ALLPLAN

Visualisieren Sie Ihr Allplan-Modell per LiveSync-Schnittstelle mit Lumion

Echtzeit-Rendering für Allplan

ALLPLAN ist ein weltweiter Anbieter von BIM-Planungssoftware für die AEC-Branche mit architektonischen Lösungen für die Erstellung präziser Entwurfs- und Konstruktionszeichnungen.

Mit der vollständigen Kompatibilität und der Echtzeit-LiveSync-Funktionalität von Lumion ist es möglich, einen sofortigen, zeitsparenden Workflow zwischen Ihrem Allplan-Projekt und Lumion zu schaffen. Sehen Sie Entwurfsänderungen sofort in der detailreichen und naturgetreuen Welt von Lumion mit Bäumen, Menschen, Texturen, Hintergrundkontext und fotorealistischer Beleuchtung.

Synchronisieren Sie die Kameras zwischen Allplan und Lumion für eine einfache Entwurfsprüfung.

Rendering-Erfahrung ist nicht erforderlich. Lumion ist äußerst intuitiv und angenehm zu bedienen und ermöglicht es Ihnen, Ihre Allplan-Modelle in beeindruckender Schönheit und fotorealistisch zu visualisieren.

So erhalten Sie das LiveSync-Plugin für Allplan

Bei einer Neuinstallation von Allplan ab 2022-1 finden Sie das Lumion LiveSync Plugin unter dem Reiter „Plug-Ins“. Wenn Sie eine bestehende Allplan Installation Updaten, dann muss die LiveSync Schnittstelle erst noch in die Actionbar integriert werden. Klicken Sie hierfür auf den „Actionbar Konfigurator“ Button. Hier können Sie z.B. unter „Plug-ins“ die LiveSync Funktionen auswählen und an beliebiger Stelle in der Actionbar positionieren. In Unserem Fall wählen wir das ganze Paket aus und fügen es unter „Schnellzugriff“ ein. In der Actionbar finden Sie nun die LiveSync Funktionen.

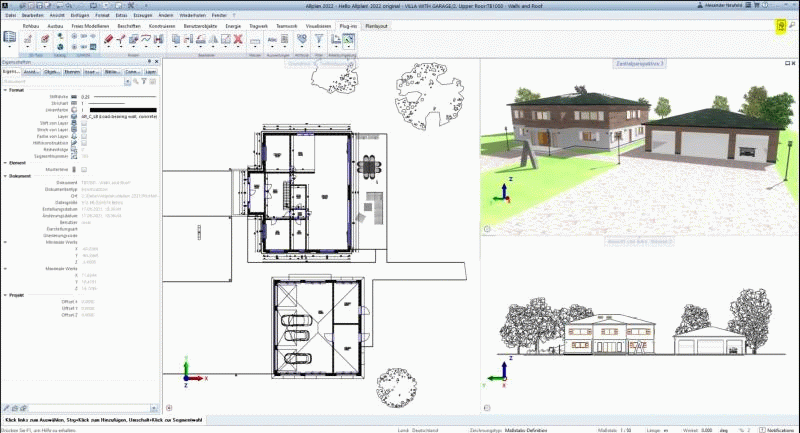

Lumion LiveSync-Plugin in Allplan
So visualisieren Sie per LiveSync Ihr Allplan-Modell mit Lumion:

Mit Lumion LiveSync für Allplan können Sie Modelländerungen sofort visualisieren, Ihre Materialauswahl mit einem naturgetreuen Grad an Fotorealismus erkunden und sogar die Kameraansichten zwischen beiden Programmen synchronisieren, um Entwurfsprüfungen zu erleichtern.

Weitere Hilfe zu LiveSync Allplan-Lumion finden Sie im englischsprachigen Supportforum unter diesem Link.

Export nach Lumion für ältere Allplan-Versionen

Bei älteren Allplan-Versionen (Version 2018 - 2021) können Sie über die integrierte Collada-Schnittstelle Ihre 3D-Modelle direkt nach Lumion exportieren. Wie es genau funktioniert, zeigt Ihnen dieses Video:

Eine Schritt-für-Schritt-Anweisung zum Export von Allplan* Modellen:

(*gilt für Allplan Version 2018 - 2021)

  • Klicken Sie mit der "rechten Maustaste" in das aktivierte Animationsfenster in Allplan, in dem Ihr 3D-Modell zu sehen ist.
  • Wählen Sie die Option: " VRML, DAE, KMZ... "
  • Wählen Sie das Dateiformat Collada (DAE) Version 1.5 und geben einen Speicherort und Namen für die Datei an. (Probieren Sie auch wahlweise Collada (DAE) Version 1.4.1)
  • Aktivieren Sie im folgenden Optionsmenü alle Optionen und schließen den Export mit "OK" ab.

So exportieren Sie aus Allplan eine Sketchup-Datei für Lumion:

  • Klicken Sie mit der "rechten Maustaste" in das aktivierte Animationsfenster in Allplan, in dem Ihr 3D-Modell zu sehen ist.
  • Wählen Sie die Option: " SketchUp Daten exportieren "
  • Wählen sie im folgenden Optionsfenster, ob Texturen exportiert werden sollen

Die besten Ergebnisse können mit Allplan 2022 erreicht werden.

Günstige Upgrades für ältere Allplan-Versionen erhalten Sie bei der CYCOT GmbH.

Holen Sie sich jetzt die aktuelle Lumion Version

Sie haben Lumion in einer älteren Version im Einsatz oder noch gar nicht in Verwendung? Dann holen Sie sich hier die kostenfreie Demoversion und nutzen Sie Lumion für 14 Tage mit vollem Funktionsumfang und der vollen Unterstützung für Ihr CAD-System.
